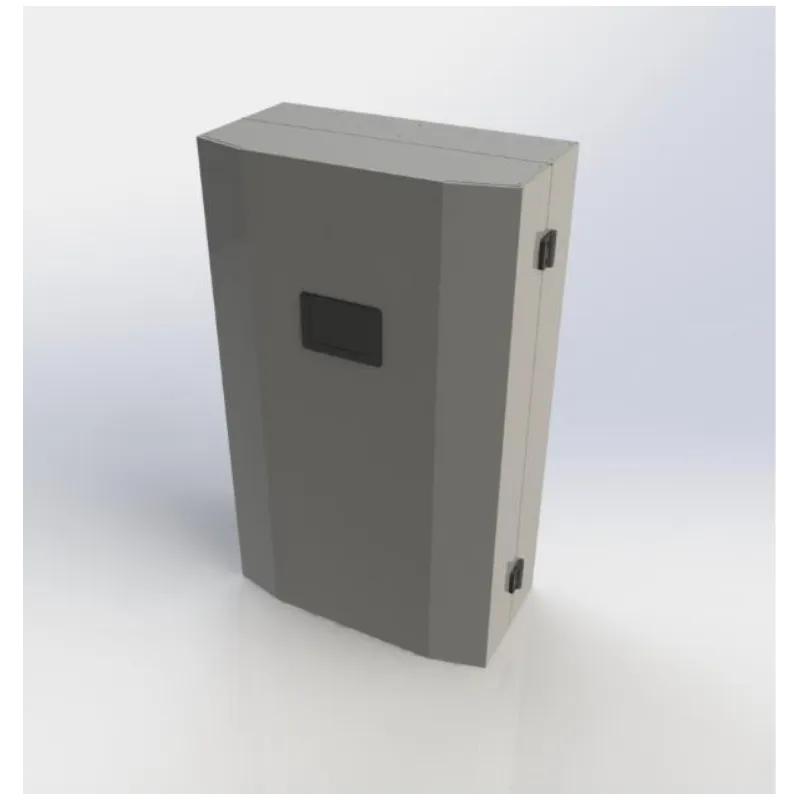

HYDROBOX- zawiera: wyświetlacz kolorowy, sterownik pompy ciepła i instalacji co i cwu,

zabezpieczenia nadprądowe, wyłącznik różnicowoprądowy, moduł grzałki elektrycznej, stycznik grzałki,

pompa obiegowa PWM, filtr siatkowy, zawór zwrotny, zawór przełączający co/cwu.

Opis i przeznaczenie urządzenia

Urządzenie zostało zaprojektowane i wykonane zgodnie z zasadami techniki

i obowiązującymi przepisami bezpieczeństwa. Moduł wewnętrzny HX to urządzenie

przeznaczone do użytku wraz z pompą ciepła AirAdapt. Moduł wewnętrzny HX jest

wyposażony w pompę obiegową z osprzętem - zapewnia ona przepływ czynnika obiegu

grzewczego z pompy ciepła do instalacji grzewczej budynku. Urządzenie zawiera również

grzałkę przepływową o mocy 6 lub 9 kW oraz zawór przełączający c.o./c.w.u. Wbudowany

sterownik K600 umożliwia sterowanie instalacją centralnego ogrzewania, systemem

przygotowania ciepłej wody użytkowej i instalacją chłodzenia budynku. Moduł WiFi,

w który wyposażone jest urządzenie pozwala na zdalny podgląd i edycję parametrów

poprzez aplikację eModul. Na moduł wewnętrzny HX składają się następujące części

widoczne na Rys. 1

1. Króciec przyłączeniowy z pompy ciepła

2. Filtr siatkowy

3. Pompa obiegowa

4. Zawór zwrotny

5. Odpowietrznik automatyczny

6. Grzałka elektryczna przepływowa

7. Przepływomierz

8. Zawór przełączający

9. Króciec przyłączeniowy instalacji c.w.u.

10. Króciec przyłączeniowy instalacji c.o.

11. Zawór bezpieczeństwa 2,5 bar

12. Rozdzielnica elektryczna

13. Sterownik K 600

Dane techniczne

Na typoszereg składają się 3 modele modułu wewnętrznego HX. Modele różnią się

między sobą wielkością zabezpieczenia nadprądowego pompy ciepła, modelem pompy

obiegowej oraz mocą grzałki.

Tabela 1. Modele urządzenia.
