Przeznaczenie

CALIDO S40 PRO to seria zaworów kulowych zaprojektowanych z myślą o dystrybucji wody przeznaczonej do spożycia, spełniające najwyższe standardy higieniczne zawarte w Dyrektywie Parlamentu Europejskiego i Rady (UE) 2020/2184 z dnia 16 grudnia 2020 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi oraz w Rozporządzeniu Ministra Zdrowia z dnia 7 grudnia 2017 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi. Użyte materiały są zgodne z wymaganiami 4MS. Zawory mogą być montowane także w instalacjach ciepłowniczych (w tym z roztworem glikolu do 40%), chłodniczych, systemach pneumatycznych oraz olejowych.

System bezpieczeństwa

Konstrukcja i montaż trzpienia zapobiegają wypchnięciu go z korpusu na skutek nagłego wzrostu ciśnienia w instalacji.

Parametry pracy

Zakres temperatur: dla cieczy: -20˚C (bez zamarzania) do +150˚C

Zakres ciśnień: dla cieczy: do 40 bar

Uszczelnienia

Szczelność (wewnętrzna kuli i zewnętrzna trzpienia) gwarantowana jest przez uszczelnienia z PTFE. Dla zwiększenia bezpieczeństwa pracy, trzpienie zaworów wyposażono w podwójne uszczelnienie:

• na górze trzpienia zastosowano tradycyjną dławicę pasywną z możliwością doszczelnienia przy pomocy nakrętki,
• na dole trzpienia zastosowano nowoczesne uszczelnienie dynamiczne, w którym siła doszczelnienia zwiększa się wraz ze wzrostem ciśnienia między kulą a korpusem.
• 100% zaworów jest pneumatycznie testowanych na szczelność.

Napęd

Zawory wyposażone są w dźwignie wykonane ze stali nierdzewnej i nakładki z tworzywa. Nakładki posiadają okienko - po wyciągnięciu etykiety istnieje możliwość opisu, np. do którego urządzenia możemy odciąć przepływ danym zaworem. Konstrukcje korpusu i dźwigni umożliwiają w zależności od potrzeb zmianę strony zamontowania dźwigni.

Gwarancja

Okres gwarancyjny na zawory kulowe CALIDO serii S40 PRO wynosi 5 lat od daty zakupu. Gwarancja obejmuje wymianę bądź naprawę produktu wraz z kosztami dokonania tych czynności.

Normy i certyfikaty

Krajowa Ocena Techniczna ITB-KOT-2020/1513 wydanie 1,

zawory zgodne z wymaganiami Dyrektywy Unii Europejskiej 2014/68/UE,

certyfikat CE dla zaworów o rozmiarach 1 1/2” - 2”, zawory zgodne z normą PN-EN 13828:2005,

gwinty zgodne z normą PN-EN-ISO 228/1,

materiały zgodne z wymaganiami określonymi w ramach systemu 4MS,

produkt z Atestem NIZP-PZH - dedykowany do wody pitnej,

prawo ochronne na wzór użytkowy nr 69947, 73476

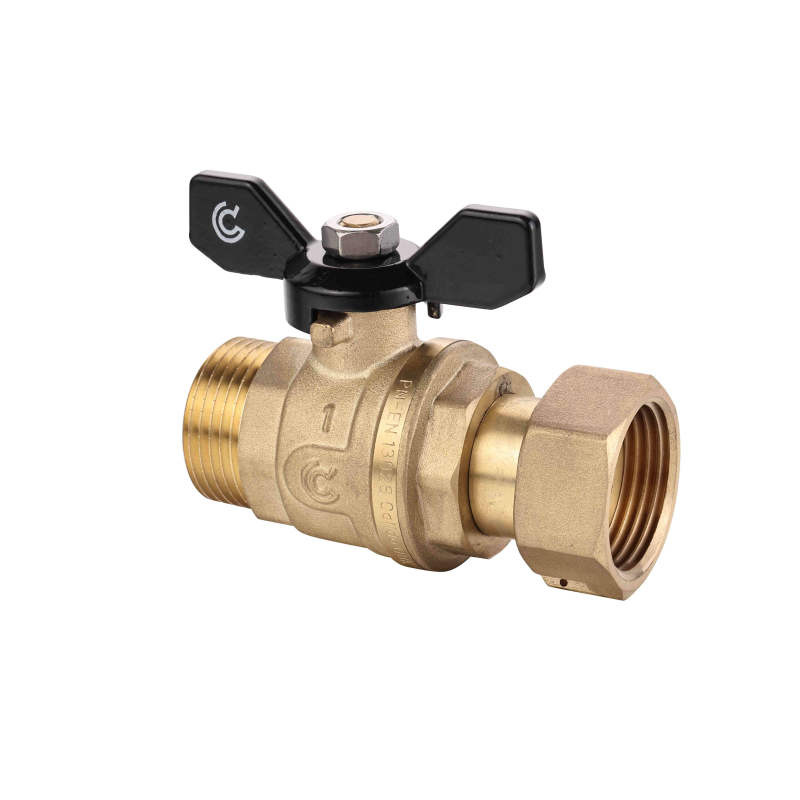

Gwint GW/GZ 1/2"

A: 72 mm / B: 54mm / C: 54mm
