Zasada Działania Zaworu Trójdrożnego – Klucz do Efektywnego Sterowania Przepływem w Instalacjach

Zasada Działania Zaworu Trójdrożnego – Klucz do Efektywnego Sterowania Przepływem w Instalacjach

Wprowadzenie

Zawory trójdrożne są nieodłącznym elementem wielu systemów hydraulicznych, grzewczych i chłodniczych. Umożliwiają precyzyjne sterowanie przepływem medium (np. wody, pary, oleju), co przekłada się na efektywność i kontrolę pracy całej instalacji. W tym artykule omówimy zasadę działania zaworu trójdrożnego, jego rodzaje oraz zastosowania w praktyce.

Czym Jest Zawór Trójdrożny

Definicja

Zawór trójdrożny to rodzaj zaworu posiadający trzy porty (otwory przyłączeniowe), który umożliwia kierowanie przepływu medium pomiędzy różnymi gałęziami instalacji. Może działać jako zawór mieszający lub rozdzielający.

Funkcje Zaworu Trójdrożnego

• Mieszanie: Łączy dwa strumienie medium o różnych parametrach (np. temperaturach) w jeden wspólny strumień.
• Rozdzielanie: Dzieli jeden strumień medium na dwa oddzielne strumienie.

Zasada Działania Zaworu Trójdrożnego

1. Zawór Mieszający

Opis Działania

• Wejścia: Dwa porty służą jako wejścia (np. port A i B) dla dwóch strumieni medium.
• Wyjście: Trzeci port (np. port AB) jest wspólnym wyjściem dla zmieszanego medium.
• Regulacja: Zawór reguluje proporcje przepływu między portami wejściowymi, dostosowując parametry medium na wyjściu.

Schemat Działania

• Pozycja 1: Pełny przepływ przez port A, brak przez port B.
• Pozycja 2: Częściowy przepływ przez porty A i B.
• Pozycja 3: Pełny przepływ przez port B, brak przez port A.

2. Zawór Rozdzielający

Opis Działania

• Wejście: Jeden port służy jako wejście (np. port AB) dla strumienia medium.
• Wyjścia: Dwa porty (np. port A i B) są wyjściami dla rozdzielonych strumieni.
• Regulacja: Zawór kieruje przepływ medium na jedno z wyjść lub dzieli go między oba wyjścia.

Schemat Działania

• Pozycja 1: Pełny przepływ do portu A, brak do portu B.
• Pozycja 2: Częściowy przepływ do portów A i B.
• Pozycja 3: Pełny przepływ do portu B, brak do portu A.

Rodzaje Zaworów Trójdrożnych

1. Zawory Kulowe Trójdrożne

• Budowa: Wyposażone w kulę z otworem, która obracając się, otwiera lub zamyka przepływ między portami.
• Zastosowanie: Proste instalacje, gdzie wymagana jest szybka zmiana kierunku przepływu.

2. Zawory Grzybkowe Trójdrożne

• Budowa: Posiadają tłok (grzybek), który przesuwa się w górę i w dół, regulując przepływ.
• Zastosowanie: Precyzyjna regulacja w instalacjach grzewczych i chłodniczych.

3. Zawory Mieszające Termostatyczne

• Budowa: Wyposażone w element termostatyczny, który automatycznie reguluje proporcje mieszania w zależności od temperatury.
• Zastosowanie: Ogrzewanie podłogowe, instalacje ciepłej wody użytkowej.

4. Zawory Sterowane Elektrycznie lub Pneumatycznie

• Budowa: Wyposażone w siłownik elektryczny lub pneumatyczny, umożliwiający zdalne sterowanie.
• Zastosowanie: Automatyka przemysłowa, systemy inteligentnego domu.

Zastosowania Zaworów Trójdrożnych

1. Instalacje Grzewcze

• Regulacja Temperatury: Mieszanie wody gorącej z powrotem dla uzyskania odpowiedniej temperatury zasilania.
• Ogrzewanie Podłogowe: Utrzymanie stałej, niskiej temperatury zasilania.

2. Instalacje Chłodnicze

• Kontrola Przepływu Czynników Chłodniczych: Regulacja przepływu dla utrzymania odpowiedniej temperatury w procesach chłodniczych.

3. Przemysł Chemiczny i Spożywczy

• Procesy Mieszania: Precyzyjne mieszanie różnych mediów w procesach technologicznych.
• Sterowanie Procesami: Automatyzacja i kontrola przepływu w liniach produkcyjnych.

4. Systemy Wentylacyjne i Klimatyzacyjne

• Regulacja Przepływu Powietrza: Kierowanie strumieni powietrza w systemach HVAC.

Korzyści z Wykorzystania Zaworów Trójdrożnych

1. Precyzyjna Regulacja

• Dokładne Sterowanie: Umożliwia dokładne dostosowanie parametrów medium do potrzeb systemu.

2. Efektywność Energetyczna

• Oszczędność Energii: Optymalizacja procesów mieszania i rozdzielania przekłada się na niższe zużycie energii.

3. Uniwersalność

• Szerokie Zastosowanie: Możliwość wykorzystania w różnych gałęziach przemysłu i instalacjach domowych.

4. Automatyzacja

• Integracja z Systemami Sterowania: Możliwość zdalnego sterowania i automatyzacji procesów.

Jak Wybrać Odpowiedni Zawór Trójdrożny?

1. Parametry Techniczne

• Ciśnienie Robocze: Maksymalne ciśnienie, przy którym zawór może pracować.
• Temperatura Medium: Zakres temperatur medium przepływającego przez zawór.
• Przepustowość (Kv): Wskaźnik zdolności przepływowej zaworu.

2. Rodzaj Medium

• Czystość Medium: Czy medium zawiera zanieczyszczenia, które mogą wpłynąć na działanie zaworu.
• Agresywność Chemiczna: Wybór materiału zaworu odpornego na korozję.

3. Sposób Sterowania

• Manualny: Ręczna regulacja położenia zaworu.
• Automatyczny: Sterowanie za pomocą siłowników elektrycznych, pneumatycznych lub termostatycznych.

4. Zastosowanie

• Domowe Instalacje: Prostsze zawory o mniejszej przepustowości.
• Przemysłowe Procesy: Zaawansowane zawory z możliwością integracji z systemami automatyki.

Montaż i Konserwacja Zaworu Trójdrożnego

1. Montaż

• Profesjonalny Instalator: Zaleca się skorzystanie z usług doświadczonego fachowca.
• Kierunek Przepływu: Upewnij się, że zawór jest zamontowany zgodnie z oznaczeniami producenta.
• Uszczelnienia: Zastosuj odpowiednie uszczelnienia dla zapewnienia szczelności połączeń.

2. Konserwacja

• Regularne Przeglądy: Sprawdzaj działanie zaworu i siłownika (jeśli jest zainstalowany).
• Czyszczenie: Usuwaj osady i zanieczyszczenia, które mogą wpływać na pracę zaworu.
• Wymiana Uszczelnień: W razie wycieków wymień uszczelki i elementy uszczelniające.

Podsumowanie

Zawór trójdrożny to kluczowy element wielu instalacji, umożliwiający efektywne sterowanie przepływem medium. Zrozumienie jego zasady działania oraz prawidłowy dobór i montaż przekładają się na wydajność i niezawodność całego systemu. Niezależnie od tego, czy planujesz modernizację domowej instalacji grzewczej, czy zarządzasz skomplikowanymi procesami przemysłowymi, zawór trójdrożny może być niezbędnym narzędziem w osiągnięciu Twoich celów.

🔄 Dlaczego zawór mieszający często powinien być przed pompą?

Jeśli zawór pełni funkcję mieszania wody powracającej z instalacji z gorącą wodą z kotła, a pompa obiegowa znajduje się za zaworem:

• Pompa „ciągnie” wodę już zmieszaną,

• Mamy pełną kontrolę nad temperaturą zasilania,

• Nie powstają niepotrzebne ciśnienia zwrotne,

• Praca jest stabilniejsza i ciszej działa instalacja.

📌 Zawór mieszający – optymalnie montowany przed pompą (na ssaniu pompy).

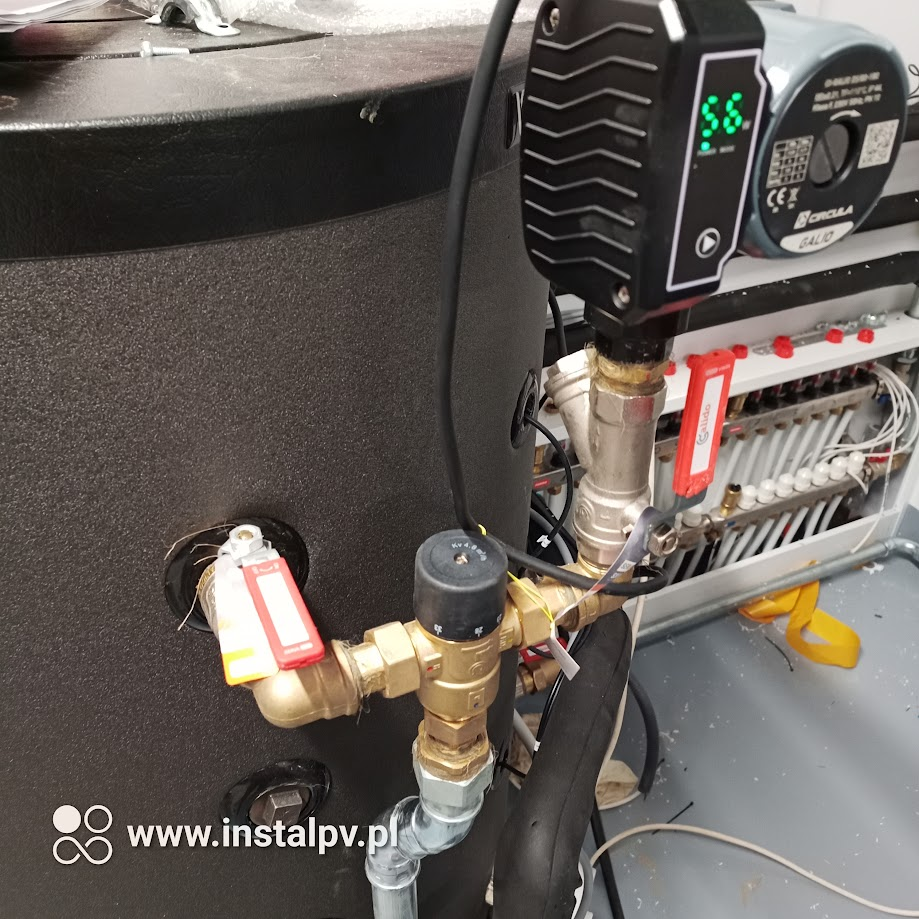

📷 Na zdjęciu:

• Zawór trójdrożny mieszający z pokrętłem regulacyjnym,

• Pompka elektroniczna (GALIO),

• Zawór kulowy na doprowadzeniu z bufora/zasobnika,

• Zawór jest między zbiornikiem a pompą, czyli po stronie tłocznej — a nie zasysającej.

🛠 Możliwe konsekwencje błędnego montażu:

• Pompa może podawać wodę pod zmienne ciśnienie na zawór → zawór może się „blokować”,

• Niewłaściwe proporcje mieszania → wahania temperatury w obiegu,

• Możliwe trudności w odpowietrzaniu i wyregulowaniu obiegu,

• Zwiększone zużycie pompy, możliwe niepożądane zjawiska hydrauliczne.

✅ Rekomendacja:
Zawory mieszające termostatyczne, 3-drogowe najlepiej montować przed pompą (na ssaniu). Oczywiście wszystko zależy od projektu instalacji – niektóre zawory (zwłaszcza z siłownikami) mogą mieć inne wymagania.
