Zawór zwrotny do pompy Calido

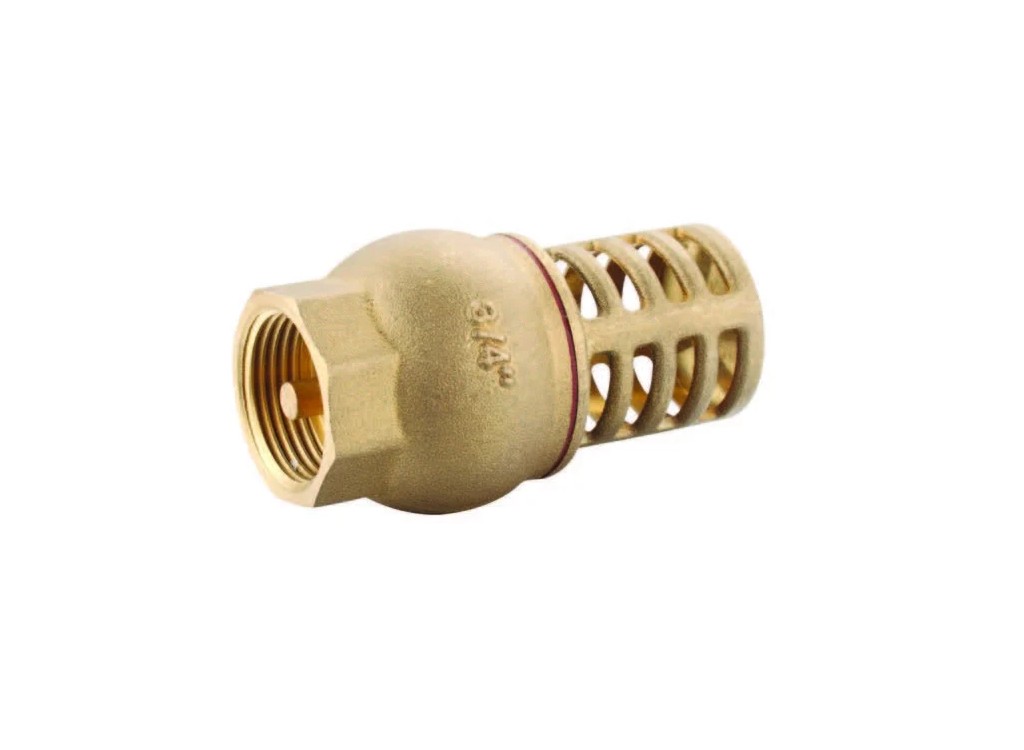

ZAWÓR ZWROTNY Z MOSIĘŻNYM KOSZEM SSĄCYM DLA POMPY

Przeznaczenie

Zawór zwrotny przeznaczony jest do samoczynnego zabezpieczenia rurociągu przed zmianą kierunku przepływu – zapewnia przepływ medium tylko w kierunku zaznaczonym strzałką na korpusie zaworu. Zadaniem zaworu zwrotnego jest zamykanie drożności przewodu ssawnego pompy w przypadku wystąpienia przepływu wstecznego. Dzięki tej funkcji pompa może poprawnie działać, bez konieczności każdorazowego napełniania instalacji wodą przed jej uruchomieniem.

 Dane techniczne

Medium Woda

Ciśnienie nominalne 10 bar

Temperatura 0-90°C

Znakowanie i certyfikacja

Zawory zwrotne z koszem ssącym spełniają wymagania normy PN-M-75002 Armatura instalacji wodociągowych i centralnego ogrzewania. Wymagania ogólne i badania. Oznakowanie zaworu naniesiono w sposób czytelny i trwały: Produkt z Atestem NIZP-PZH. Krajowa deklaracja właściwości użytkowych 7/calido/2024 • wielkość nominalna (DN); • ciśnienie nominalne (PN); • strzałka kierunku przepływu;

Produkt z Atestem NIZP-PZH. Krajowa deklaracja właściwości użytkowych 7/calido/2024

Typy produktów

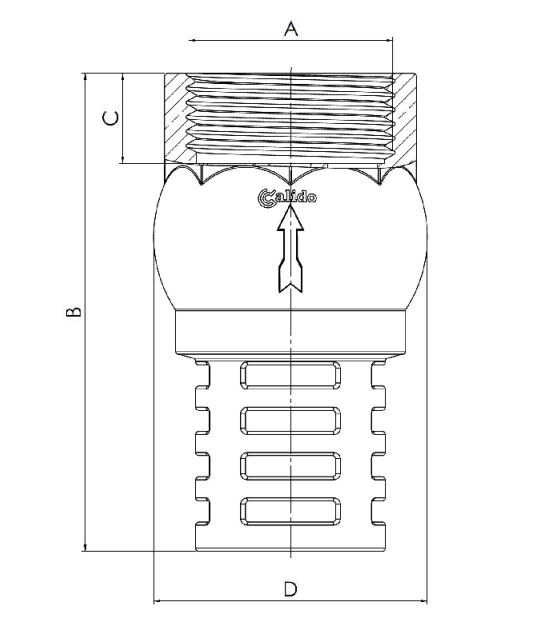

Wymiary

Budowa i zasada działania

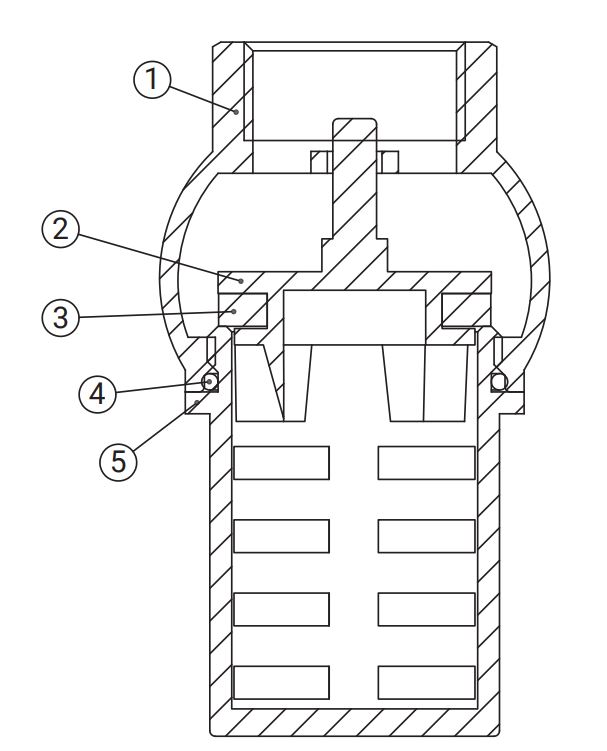

Zawór zwrotny składa się z korpusu (1), w którym umieszczono zawieradło grzybkowe (2) z uszczelnieniem (3). Korpus zaworu połączony jest z koszem (4) poprzez połączenie gwintowane zabezpieczone klejem anaerobowym, z dodatkowym uszczelnieniem typu o-ring (5).

Zawór zwrotny zamyka się pod wpływem siły ciężkości zawieradła oraz słupa wody znajdującego się w przewodzie ssawnym. Stopień otwarcia zaworu zależy od wielkości strumienia wody generowanego przez pompę. Kosz ssący zapobiega przedostawaniu się do instalacji zanieczyszczeń większych niż 40 mm2 .

Materiały

Korpus CW617N

Zawieradło grzybkowe CW617N

Kosz CW617N

o-ring  EPDM

Uszczelka   EPDM
