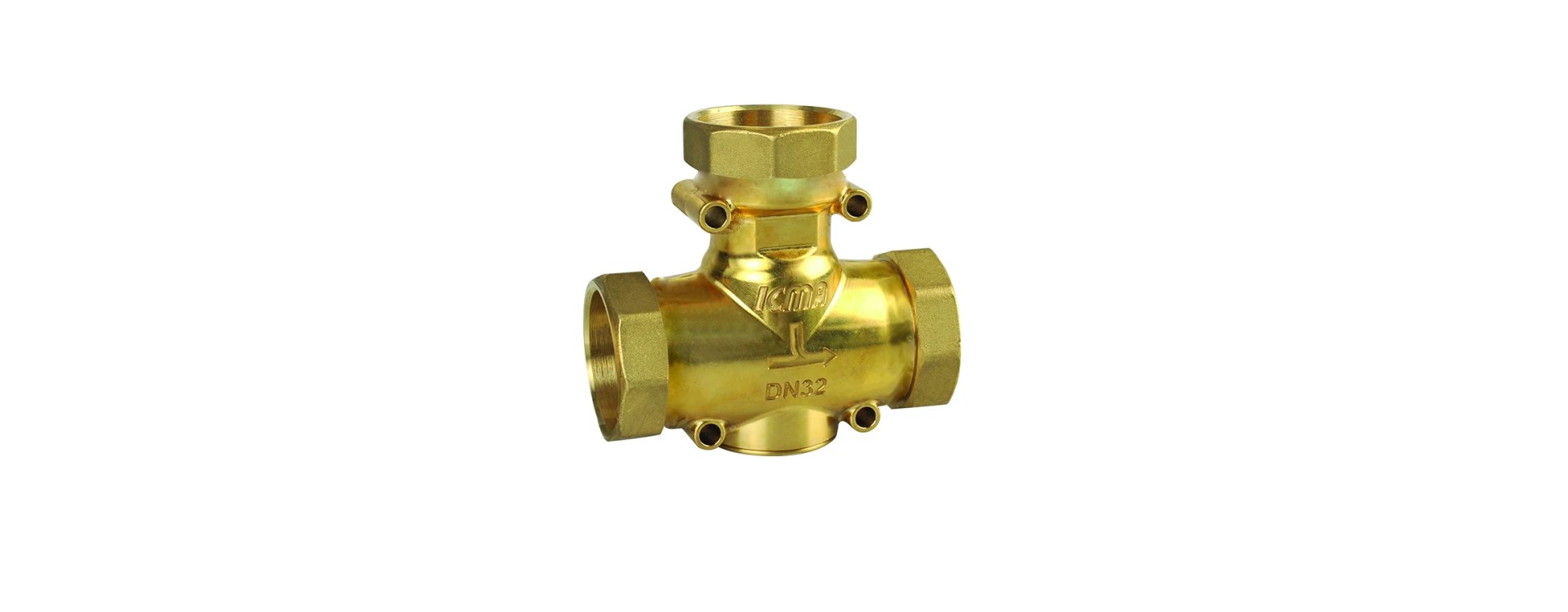

Zawory antykondensacyjne ICMA – mały element, wielka ochrona kotła na paliwo stałe

Dlaczego zawór antykondensacyjny jest tak ważny przy kotłach na paliwo stałe? 🔥

Kocioł na paliwo stałe pracuje efektywnie tylko wtedy, gdy temperatura powrotu z instalacji nie spada poniżej bezpiecznego poziomu. Gdy do kotła wraca zbyt zimna woda, na jego ściankach zaczynają skraplać się spaliny. Powstaje tzw. kondensat – agresywny chemicznie, który przyspiesza korozję, niszczy blachę, płomieniówki i komin oraz powoduje odkładanie się smoły i sadzy.

Zawory antykondensacyjne ICMA zostały zaprojektowane właśnie po to, aby temu zjawisku zapobiec i wydłużyć żywotność kotła na węgiel, drewno, pellet czy inne paliwa stałe.

ICMA-–-karta-techniczna-zawory-…

Czym jest zawór antykondensacyjny (kondensacyjny)?

W praktyce użytkownicy często mówią „zawór kondensacyjny”, ale poprawna nazwa to zawór antykondensacyjny – bo jego zadaniem jest ochrona przed kondensacją na powrocie kotła.

To zawór termostatyczny, który:

• ma fabrycznie ustawioną temperaturę otwarcia (np. 45°C, 55°C, 60°C, 70°C),

• miesza gorący czynnik z zasilania z chłodnym powrotem z instalacji,

• tak steruje przepływem, aby temperatura powrotu do kotła nie spadła poniżej nastawy.

W efekcie kocioł pracuje stabilniej, szybciej osiąga temperaturę roboczą, a korozja i osadzanie się smoły są znacząco ograniczone.

Jak działa zawór antykondensacyjny ICMA? (opis na bazie schematu działania)

Zawór ICMA ma wbudowaną wkładkę termostatyczną, która reaguje na temperaturę przepływającego medium. Zgodnie ze schematem pracy z karty technicznej:

ICMA-–-karta-techniczna-zawory-…

1. Rozruch kotła – zimny układ

   • Początkowo temperatura wody w instalacji jest niska.

   • Zawór otwiera wlot by-passu (A) i zamyka wlot chłodnego powrotu (B).

   • Woda krąży głównie w krótkim obiegu kotła, dzięki czemu kocioł szybko osiąga wyższą temperaturę, a skraplanie spalin jest ograniczone do minimum.

2. Początek zasilania instalacji

   • Kiedy temperatura na by-passie zbliża się do nastawy zaworu, wkładka termostatyczna zaczyna otwierać wlot wody zimnej z instalacji (B).

   • Rozpoczyna się zasilanie grzejników / instalacji, ale zawór wciąż pilnuje, aby powrót do kotła nie był zbyt chłodny.

3. Ustabilizowana praca

   • Po przekroczeniu o ok. 10°C powyżej nastawy by-pass (A) jest całkowicie zamknięty, a wlot z instalacji (B) – otwarty.

   • Zawór pracuje automatycznie, korygując przepływ w zależności od temperatury medium i zadanej temperatury na kotle.

Cały proces odbywa się bez zasilania elektrycznego – zawór działa wyłącznie dzięki wkładce termostatycznej i sprężynie powrotnej.

Gdzie stosuje się zawory antykondensacyjne?

Zawór antykondensacyjny ICMA to element, który powinien znaleźć się w instalacji wszędzie tam, gdzie pracuje:

• kocioł na paliwo stałe: węgiel, ekogroszek, drewno, brykiet, pellet,

• kocioł zgazowujący drewno,

• kominek z płaszczem wodnym,

• układ z buforem ciepła, gdzie istnieje ryzyko niskich temperatur powrotu,

• instalacje, w których część obiegów pracuje na niższych temperaturach (np. podłogówka), a kocioł wymaga wyższej temperatury powrotu.

Typowym miejscem montażu zaworu jest odcinek pomiędzy:

• wyjściem z kotła (zasilaniem),

• powrotem z instalacji,

• oraz krótkim obiegiem kotłowym (by-pass).

Dzięki temu zawór może mieszać strumienie i utrzymywać odpowiednią temperaturę powrotu.

Jak dobrać nastawę temperatury zaworu? 45°C, 55°C, 60°C, 70°C

Zawory ICMA występują z fabrycznymi nastawami: 45°C, 55°C, 60°C, 70°C.

ICMA-–-karta-techniczna-zawory-…

Ogólne wskazówki praktyczne:

• 45°C – instalacje niskotemperaturowe, gdzie kocioł nie wymaga bardzo wysokiego powrotu, a priorytetem jest ochrona przed mocnym wychłodzeniem.

• 55°C – częsty kompromis w klasycznych instalacjach grzejnikowych.

• 60°C – kotły, dla których minimalna zalecana temperatura powrotu wynosi około 55–60°C, częste w kotłach stalowych i zgazowujących drewno.

• 70°C – dla urządzeń wymagających bardzo wysokiej temperatury roboczej, gdy chcemy maksymalnie ograniczyć kondensację i osadzanie się smoły.

Ostateczny dobór nastawy powinien być zgodny z zaleceniami producenta kotła.

Zawory antykondensacyjne ICMA – najważniejsze zalety ✅

1. Ochrona kotła przed korozją niskotemperaturową
   Utrzymanie odpowiedniej temperatury powrotu ogranicza kondensację na ściankach kotła i w kominie.

   ICMA-–-karta-techniczna-zawory-…

2. Dłuższa żywotność kotła i komina
   Mniej kondensatu = mniej korozji, mniej smoły, czystsze powierzchnie wymiany ciepła.

3. Wyższa sprawność spalania
   Kocioł pracuje w optymalnym zakresie temperatur, co przekłada się na lepsze dopalenie paliwa i mniejsze straty.

4. Mniej sadzy i smoły
   Wysoka temperatura ścian kotła ogranicza osadzanie się produktów spalania. Kocioł jest czystszy, a czyszczenie rzadsze.

5. Automatyczna praca, bez zasilania
   Zawór ICMA pracuje w pełni samoczynnie – nie wymaga prądu, programowania ani sterownika.

6. Kompaktowa budowa i prosty montaż
   Korpus z mosiądzu, możliwość pracy w każdej pozycji oraz dostępne przyłącza gwintowane ułatwiają wpięcie zaworu w istniejącą instalację.

   ICMA-–-karta-techniczna-zawory-…

Czy zawór antykondensacyjny ma wady lub ograniczenia?

Jak każde rozwiązanie techniczne, zawór ma swoje ograniczenia:

• Ograniczenie mocy kotła – zawory antykondensacyjne ICMA mogą współpracować z kotłami o mocach do 30 kW.

  ICMA-–-karta-techniczna-zawory-…

• Brak regulacji nastawy przez użytkownika – nastawa temperatury jest fabryczna (45/55/60/70°C); dobór trzeba dobrze przemyśleć już na etapie projektu.

• Wymóg poprawnego montażu – błędne podłączenie króćców (zasilanie/powrót/by-pass) może uniemożliwić prawidłowe działanie zaworu.

• Dodatkowy koszt inwestycji – to kolejny element w instalacji, ale zwykle zwraca się poprzez wydłużenie żywotności kotła i rzadsze remonty komina.

Zawory antykondensacyjne ICMA – jakość wykonania i materiały

Zgodnie z kartą techniczną zaworów ICMA:

ICMA-–-karta-techniczna-zawory-…

• Korpus zaworu wykonano z mosiądzu CB753S – UNI EN 1982.

• Półśrubunki – z mosiądzu CW617N – UNI EN 12165.

• Pokrywa i element roboczy – z mosiądzu CW614N – UNI EN 12164.

• Sprężyna powrotna – stal nierdzewna.

• Wkładka termostatyczna – kompozyt.

• O-ringi – EPDM.

• Uszczelnienia półśrubunków – włókno Sesalit Plus-G.

Medium roboczym jest woda lub roztwór glikolu (do 50%), a dopuszczalna temperatura robocza zaworu wynosi od 5°C do 100°C, przy maksymalnym ciśnieniu roboczym 10 bar i tolerancji nastawy ±2°C.

ICMA-–-karta-techniczna-zawory-…

Praktyczne wskazówki montażowe 🔧

• Zawór antykondensacyjny ICMA może pracować w każdej pozycji – montaż jest elastyczny.

  ICMA-–-karta-techniczna-zawory-…

• Zaleca się zastosowanie zaworów kulowych przed i za zaworem, aby ułatwić ewentualny demontaż lub serwis.

• W normalnych warunkach pracy zawór działa bezobsługowo i nie wymaga okresowych przeglądów.

  ICMA-–-karta-techniczna-zawory-…

• Przed montażem należy zapoznać się z instrukcją oraz nie przekraczać parametrów pracy podanych w karcie technicznej.

• Producent nie dopuszcza ingerencji w budowę i nastawę zaworu – oznaczałoby to utratę gwarancji.

  ICMA-–-karta-techniczna-zawory-…

Jeżeli planujesz modernizację kotłowni lub montaż nowego kotła na paliwo stałe, warto od razu przewidzieć zastosowanie zaworu antykondensacyjnego i innych elementów zabezpieczających.

 „Osprzęt do kotłów”

W naszym sklepie znajdziesz zawory antykondensacyjne ICMA oraz pozostały osprzęt potrzebny do bezpiecznej pracy kotła: zawory bezpieczeństwa, grupy pompowe, zawory mieszające i armaturę przyłączeniową.

Zobacz pełną ofertę w kategorii:
👉 Osprzęt do kotłów

Dzięki odpowiednio dobranemu osprzętowi kotły na paliwo stałe pracują stabilniej, bezpieczniej i oszczędniej.

Opis techniczny – zawory antykondensacyjne ICMA (kopia z karty)

(zdjęcie z karty)

KARTA TECHNICZNA

ICMA-–-karta-techniczna-zawory

PRZEZNACZENIE
Zawory antykondensacyjne są przeznaczone do ochrony kotłów stałopalnych
przed zbyt niską temperaturą czynnika roboczego powracającego z instalacji.
Zbyt niska temperatura powrotu powoduje kondensację (skraplanie)
agresywnych spalin na ściankach kotła, płomieniówkach, czopuchu i kominie,
co powoduje istotne skrócenie żywotności tych elementów.

Zawory antykondensacyjne są dostępne z następującymi nastawami
temperatur:
45°C - 55°C - 60°C -70°C

oraz z przyłączami mufowymi (art.133) lub półśrubunkami (art.132).
Zawory antykondensacyjne mogą pracować z kotłami o mocach do 30kW.

ASORTYMENT

Artykuł 132

Kod Wymiar Przyłącze Nastawa
90132AF0545 DN25 1” GZ 45°C
90132AF0555 DN25 1” GZ 55°C
90132AF0560 DN25 1” GZ 60°C
90132AF0570 DN25 1” GZ 70°C
90132AG0545 DN32 1 ¼” GZ 45°C
90132AG0555 DN32 1 ¼” GZ 55°C
90132AG0560 DN32 1 ¼” GZ 60°C
90132AG0570 DN32 1 ¼” GZ 70°C

Artykuł 133

Kod Wymiar Przyłącze Nastawa
90133AF0545 DN25 1” GW 45°C
90133AF0555 DN25 1” GW 55°C
90133AF0560 DN25 1” GW 60°C
90133AF0570 DN25 1” GW 70°C
90133AG0545 DN32 1 ¼” GW 45°C
90133AG0555 DN32 1 ¼” GW 55°C
90133AG0560 DN32 1 ¼” GW 60°C
90133AG0570 DN32 1 ¼” GW 70°C

PARAMETRY TECHNICZNE

Materiały
Korpus zaworu: mosiądz CB753S – UNI EN 1982
Półśrubunki: mosiądz CW617N – UNI EN 12165
Pokrywa / element roboczy: mosiądz CW614N – UNI EN 12164
Sprężyna powrotna: stal nierdzewna
Wkładka termostatyczna: kompozyt
O-ringi: EPDM
Uszczelnienia półśrubunków: włókno Sesalit Plus-G

Parametry pracy
Czynnik roboczy: woda, roztwór glikolu (max. 50%)
Nastawy temperatury: 45°C - 55°C - 60°C -70°C
Temperatura całkowitego
zamknięcia: Tnastawy + 10°C
Temperatura robocza: 5°C - 100°C
Tolerancja nastawy: +/- 2°C
Maksymalne ciśnienie
robocze: 10 bar

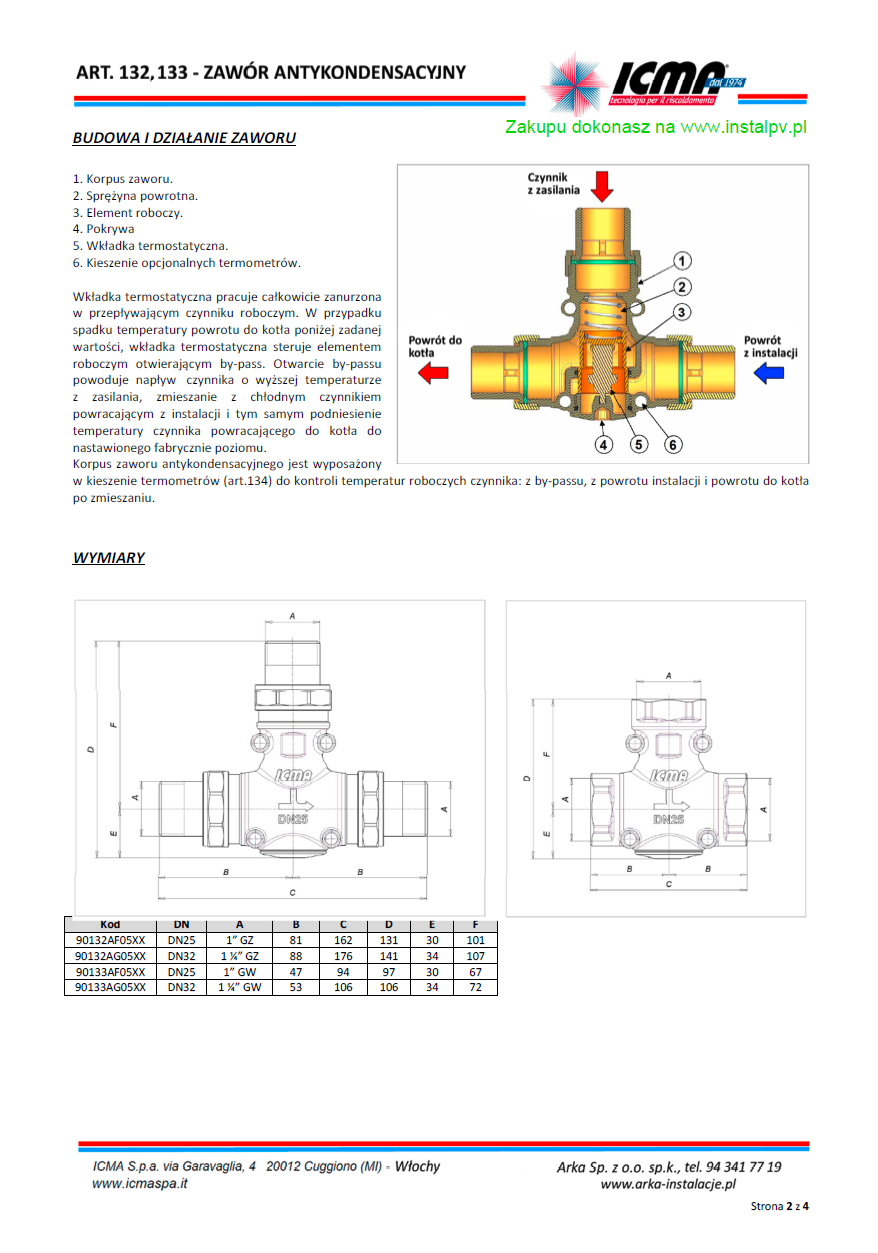

BUDOWA I DZIAŁANIE ZAWORU

1. Korpus zaworu.

2. Sprężyna powrotna.

3. Element roboczy.

4. Pokrywa

5. Wkładka termostatyczna.

6. Kieszenie opcjonalnych termometrów.

Wkładka termostatyczna pracuje całkowicie zanurzona
w przepływającym czynniku roboczym. W przypadku
spadku temperatury powrotu do kotła poniżej zadanej
wartości, wkładka termostatyczna steruje elementem
roboczym otwierającym by-pass. Otwarcie by-passu
powoduje napływ czynnika o wyższej temperaturze
z zasilania, zmieszanie z chłodnym czynnikiem
powracającym z instalacji i tym samym podniesienie
temperatury czynnika powracającego do kotła do
nastawionego fabrycznie poziomu.

Korpus zaworu antykondensacyjnego jest wyposażony
w kieszenie termometrów (art.134) do kontroli temperatur roboczych czynnika: z by-passu, z powrotu instalacji i powrotu do kotła
po zmieszaniu.

WYMIARY

Kod DN A B C D E F
90132AF05XX DN25 1” GZ 81 162 131 30 101
90132AG05XX DN32 1 ¼” GZ 88 176 141 34 107
90133AF05XX DN25 1” GW 47 94 97 30 67
90133AG05XX DN32 1 ¼” GW 53 106 106 34 72

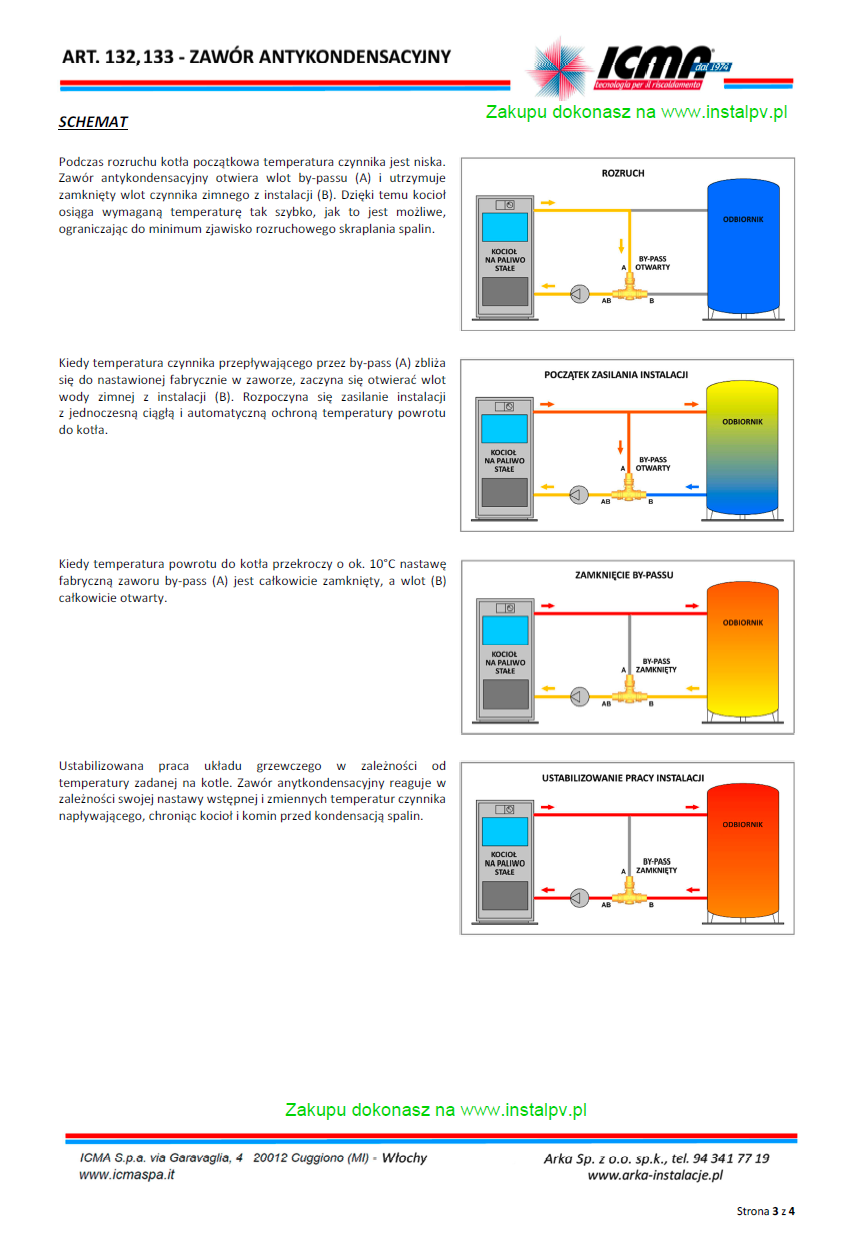

SCHEMAT

Podczas rozruchu kotła początkowa temperatura czynnika jest niska.
Zawór antykondensacyjny otwiera wlot by-passu (A) i utrzymuje
zamknięty wlot czynnika zimnego z instalacji (B). Dzięki temu kocioł
osiąga wymaganą temperaturę tak szybko, jak to jest możliwe,
ograniczając do minimum zjawisko rozruchowego skraplania spalin.

Kiedy temperatura czynnika przepływającego przez by-pass (A) zbliża
się do nastawionej fabrycznie w zaworze, zaczyna się otwierać wlot
wody zimnej z instalacji (B). Rozpoczyna się zasilanie instalacji
z jednoczesną ciągłą i automatyczną ochroną temperatury powrotu
do kotła.

Kiedy temperatura powrotu do kotła przekroczy o ok. 10°C nastawę
fabryczną zaworu by-pass (A) jest całkowicie zamknięty, a wlot (B)
całkowicie otwarty.

Ustabilizowana praca układu grzewczego w zależności od
temperatury zadanej na kotle. Zawór anytkondensacyjny reaguje w
zależności swojej nastawy wstępnej i zmiennych temperatur czynnika
napływającego, chroniąc kocioł i komin przed kondensacją spalin.

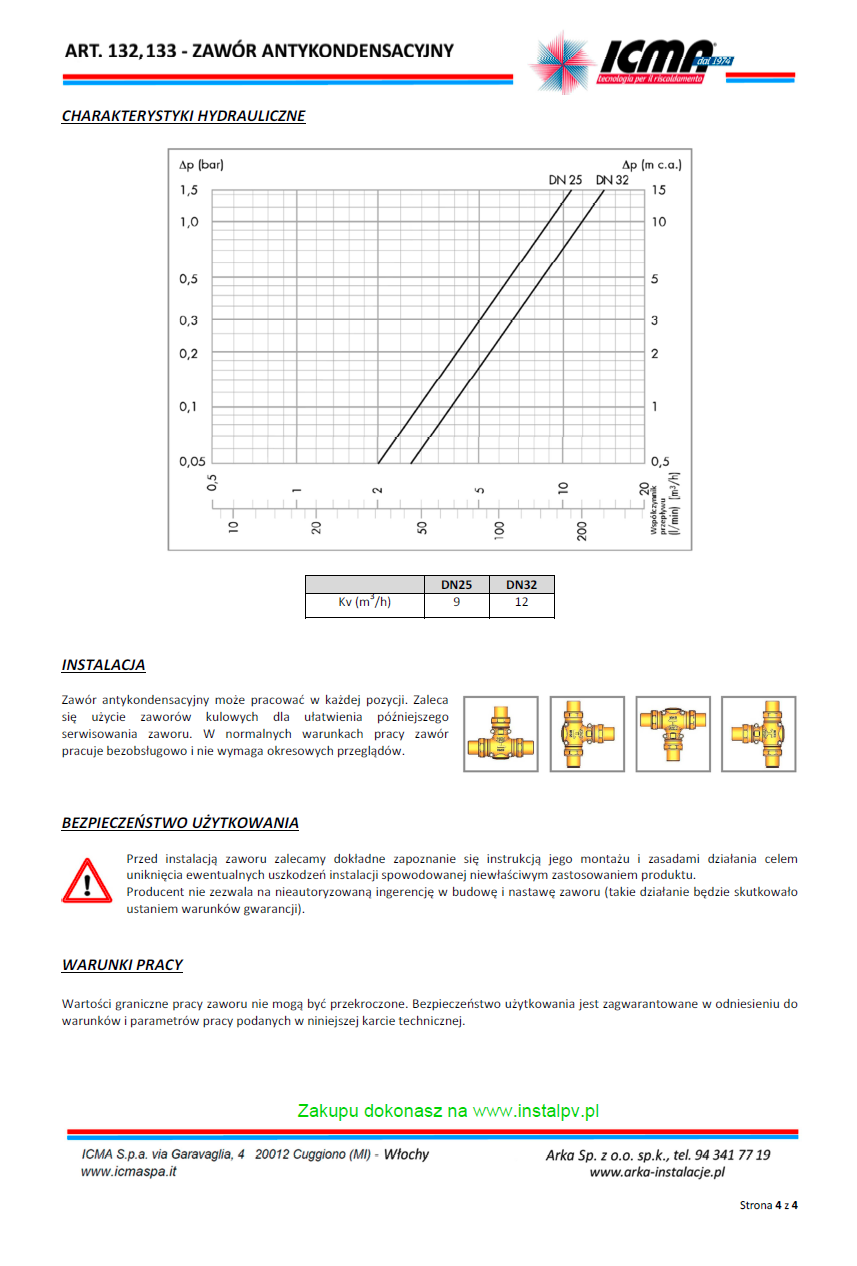

CHARAKTERYSTYKI HYDRAULICZNE

DN25 DN32
Kv (m3/h) 9 12

INSTALACJA

Zawór antykondensacyjny może pracować w każdej pozycji. Zaleca
się użycie zaworów kulowych dla ułatwienia późniejszego
serwisowania zaworu. W normalnych warunkach pracy zawór
pracuje bezobsługowo i nie wymaga okresowych przeglądów.

BEZPIECZEŃSTWO UŻYTKOWANIA

Przed instalacją zaworu zalecamy dokładne zapoznanie się instrukcją jego montażu i zasadami działania celem
uniknięcia ewentualnych uszkodzeń instalacji spowodowanej niewłaściwym zastosowaniem produktu.
Producent nie zezwala na nieautoryzowaną ingerencję w budowę i nastawę zaworu (takie działanie będzie skutkowało
ustaniem warunków gwarancji).

WARUNKI PRACY

Wartości graniczne pracy zaworu nie mogą być przekroczone. Bezpieczeństwo użytkowania jest zagwarantowane w odniesieniu do
warunków i parametrów pracy podanych w niniejszej karcie technicznej.

FAQ – najczęstsze pytania o zawory antykondensacyjne ICMA ❓

1. Po co w ogóle montować zawór antykondensacyjny przy kotle na paliwo stałe?
Aby zabezpieczyć kocioł przed kondensacją spalin na jego ściankach i w kominie. Zawór utrzymuje odpowiednią temperaturę powrotu, co ogranicza korozję i wydłuża żywotność urządzenia.

ICMA-–-karta-techniczna-zawory-…

2. Czy zawór antykondensacyjny ICMA wymaga zasilania elektrycznego?
Nie. To zawór termostatyczny z wkładką reagującą na temperaturę wody. Działa automatycznie, bez prądu i bez sterownika.

3. Do jakiej mocy kotła mogę stosować ten zawór?
Zawory antykondensacyjne ICMA są przeznaczone do współpracy z kotłami o mocach do 30 kW.

ICMA-–-karta-techniczna-zawory-…

4. Jakie medium może przepływać przez zawór ICMA?
Czynnikiem roboczym jest woda lub roztwór glikolu do 50%, w zakresie temperatur od 5°C do 100°C, przy maksymalnym ciśnieniu roboczym 10 bar.

ICMA-–-karta-techniczna-zawory-…

5. Czy mogę sam zmienić nastawę temperaturową zaworu?
Nie. Nastawa jest fabryczna (45°C, 55°C, 60°C, 70°C). Dobór odpowiedniej wersji należy wykonać na etapie projektu lub we współpracy z instalatorem.

6. Czy zawór wymaga regularnego serwisu?
W normalnych warunkach pracy zawór pracuje bezobsługowo i nie wymaga okresowych przeglądów. Warto jednak zapewnić czystość instalacji i możliwość odcięcia zaworu (zawory kulowe) na wypadek ewentualnej wymiany.

ICMA-–-karta-techniczna-zawory-…

7. Czy zawór można montować w pionie i w poziomie?
Tak. Konstrukcja zaworu pozwala na pracę w dowolnej pozycji montażowej.

ICMA-–-karta-techniczna-zawory-…
